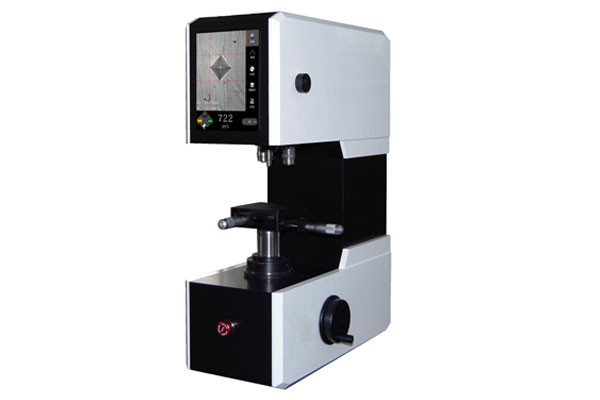

MHVS-5/10/30/50V PLUS“奥龙芯”视觉维氏硬度计



产品介绍

与传统维氏硬度计不同,此视觉系列维氏硬度计取消使用测量目镜,将维氏压痕影像投射到操作屏幕中,并可在屏幕中进行压痕对角线的测量。试验过程更加快速和智能,以满足您追求高效、方便、精准的硬度检测需求。



产品特点

1、高精密步控电加载技术



2、主试验力加载速度极快,效率提高



3、视频实时测量、效果更佳、更准、更稳定



4、高精度传感器配合"奥龙芯"控制系统



5、"奥龙芯"独有力值曲线图



6、加卸载速度更迅速、精准



7、采用独特的嵌入式视觉技术



8、测量操作简单,极大的减少人为误差



9、可实现远程控制,操作简单



10、极快的加载速度:试验力加载时间2-10秒



11、全过程智能控制。分段施力、平滑变速、高精度高速步控等




视觉系统特点

客观性:视觉系统具有客观性,分析结果不受主观影响



灰度分辨率高:人眼一般64灰阶,机器视觉可以高达256灰阶



嵌入式影像技术取代传统测量目镜,使用摄像头+显示屏模式,压痕图像,显示屏直接显示



视觉芯片类型:工业级专用高清摄像头



对比度、亮度、白平衡等调节一应俱全



视觉分析模式简化人工操作过程,减少人员操作疲劳,测量数据更直观、便捷



优化每个环节,相较于传统硬度计整体性能极大提升,时间节约50%



视觉系统相对目镜测量的优势

直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异



测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10μm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5μm,精度相对高,测量一致性好



可提供多种测量方式的二维同时测量,简化测量过程,提升测量速度



具备矩形切线测量法



无视觉疲劳,降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量;



技术参数

型号 MHVS-5V PLUS MHVS-10V PLUS MHVS-30V PLUS MHVS-50V PLUS
试验力(kgf) 0.2、0.3、0.5、1、2、2.5、3.5 0.3、0.5、1、2、2.5、3、5、10 0.5、1、2、3、5、10、20、30 1、2、3、5、10、20、30、50
加载方式 自动加载、卸载
试验力切换 自动
语言选择 中英文
保荷时间 5-60s
压头物镜切换 自动
可测试参数 HV
物镜 10倍、20倍
数字编码器测微目镜 10倍
zui大测量长度 400um
zui小分度 0.1um
样品zui大高度 105mm
压头中心到机体距离 135mm
硬度转换 HV、HK、HRA、HRB、HRC、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T、HBW
触摸屏操作面板 力影像、力值曲线、选项、数据库、控制、加载开始、灯光调节、物镜切换
数值显示 D1、D2值、HV、硬度值、转换值、保荷时间、测试次数
光源 5V/3W 白光LED
通讯接口 RS 232
执行标准 JJG151,GB/T 4340,ISO/6507,ASTM E384
照相装置 内置高清摄像头
电源 AC90-240V,50-60Hz
外形尺寸 473×190×637mm
重量 约70kg
标准配置 主机、十平口夹持台、螺丝刀、10x测微目镜、水平仪、说明书、细丝夹持台、水平调节螺钉、显微硬度块、备用保险丝合格证、
