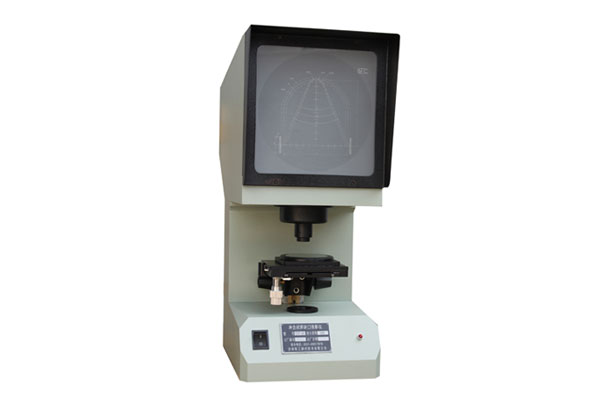

CST-50冲击试样缺口投影仪

CST-50冲击试样缺口投影仪

CST-50冲击试样缺口投影仪用途与特点

CST-50冲击试样缺口投影仪根据目前用户的实际需求和国标GB/T 229-2007《金属材料 夏比摆锤试验方法》中对冲击试样缺口 的要求而设计、开发的一种专用于检查夏比 V 型和U 型缺口精度的设备。冲击试样缺口轮廓放大投射到投影屏上,与投影屏上冲击试样V型与U型缺口标准样板图对比,以确定被检测的冲击试样缺口加工是否合格,也可满足ASTME23-02a(美标)、En10045(欧标)、ISO148(国际标准)、ISO83(国际标准)等相关标准。



技术参数

投影屏直径:Φ200mm



工作台尺寸

方工作台尺寸:(110 × 125) mm

圆工作台:Φ90 mm

工作台玻璃直径:Φ70 mm



工作台行程:纵向:±10 mm;横向:±10 mm;升降:±12 mm



工作台转动范围:0°-360°(无刻度)



仪器放大倍率:50 ×

物镜放大倍率:2.5 ×

投影物镜放大倍率:20 ×



光源(卤钨灯):DC12V 100W



外形尺寸:(510 × 220 × 600)mm



重量:约20kg



电源:~220V 50Hz 150W



选型表

1、满足国标型号:CST-50

2、满足美标型号:CST-50M
