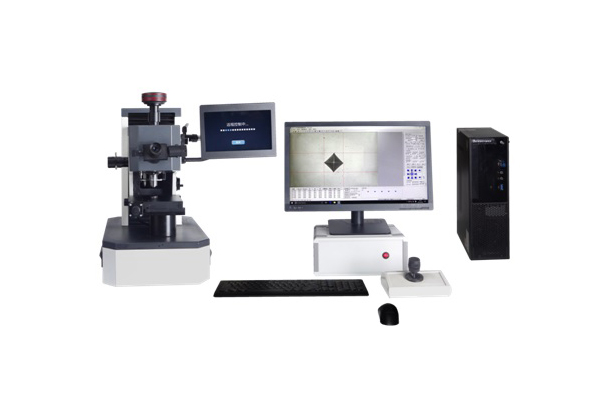

JMHVS-1000-XY“奥龙芯”半自动精密显微硬度计

JMHVS-1000-XY“奥龙芯”半自动精密显微硬度计

产品概述

JMHVS-1000-XY"奥龙芯"半自动显微硬度计集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种技术,通过计算机主机实现对显微维氏硬度计和自动载物台的控制,并将硬度压痕数字化成像在计算机屏幕上,再通过自动读数、手动读数等手段,准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等.还可拍摄金属表面形貌并进行固定倍率打印等.



 技术参数

型号

JMHVS-1000-XY

试验力

10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N

执行标准

GBT4340,ISO 6507,ASTM_E92

试验力切换

自动

试验力施加方法

自动(加荷、保荷、卸荷)

XY样品台和移动控制

系统提供XY电动移动样品台控制:
1、XY行程:50mm×50mm台面尺寸:200mmX180mm,位移重复精度<2um;XY位移分辨率可达2um;
2、XY移动速度均可调
3、可点击鼠标控制移动,或通过输入移动距离等移动
4、可用摇杆控制XY移动,位置及时反馈.

加载模式和路径设置

多种方式保证用户在样品摆放位置不垂直或水平时,仍然获得满意的测量结果.
两点方式:在样品图像上任意点击两点,即可指定物台的移动方向;
法线方式:选择相切于试样边缘的法线作为物台的移动方向;
角平分线:通过角度的选择,以及平分线方向作为样品移动方向;
任意点方式:移动平台置任意位置,添加加载点,而后一次加载、测量.
任意点加载:在平台任意位置双击,平台自动将该点移动到压头视场中心,加载、测量.
路径调整:对于选定的路径,可以进行水平镜向、垂直镜向、90度、180度、任意角度旋转、位置平移等多种操作.

全自动测量

按设定的加载路径逐点自动加载、自动测量压痕计算硬度值,并绘制硬化曲线;

摄像头和标定管理

1、300万像素 USB2.0 CMOS显微镜测量摄像头
2、可用硬度标定块或标定尺两种方法标定摄像头
3、可对不同试验力分别标定,系统自动载入

硬度值转换、修正

硬度转换:测得的维氏硬度值可转换到美标、国标、或德标的其它硬度值如HB、HR等;

数据统计

自动计算硬度的平均值、方差等统计值

测量算法

1、自动读数技术——不仅可以得到亚像素、高重复性的结果,且适用于一般的压痕图像甚至包括有少量锈蚀、划痕、光线不匀、浅腐蚀的图像,测量速度快;
2、手动点取、自动寻点技术——用户可以在压痕四个顶点附近,大致点取,系统自动判别顶点位置,直接读数;即满足一般用户的习惯,降低用户的劳动强度;
3、一般的手动测量方法——包括4顶点测量、2对角测量等.4顶点测量时,可按任意顺序点取4个顶点,方便用户.

硬化曲线

自动绘制硬化曲线

数据储存

原始测量数据和图像等可保存于文档供以后调出打出报告;一个文件保存一个测量的所有数据

测试报告

自动生成Word或Excel文档报表;报表格式可定制;标准格式包括每单个测量点硬度值、统计值、压痕图像、和硬化曲线等

努氏硬度

可设置为努氏硬度测量

测试单位

0.01µm

硬度测试范围

5-3000HV

试验力施加方法

自动(加荷、保荷、卸荷)

测试显微镜放大倍率

100X(测试) 400X(观察)

压头与物镜切换

自动

转换标尺

HR/HB/HV

试验力保荷时间

5-60s

X-Y试台

尺寸:100×100mm  移动:25×25mm

试件高度

180mm

压头中心到机体距离

110mm

电源

AC220V±5%,50-60Hz

外形尺寸

490×350×540mm

净重

约60kg

标准配置

砝码轴、砝码、十字试台、薄片夹持台、平口夹持台、细丝加持台、螺丝刀、水平调节螺钉、10x测微目镜、显微硬度块、备用灯泡、备用保险丝、水平仪、产品合格证、产品使用说明书

软件配置

XY电动平台、加密狗、电源线、两维平台控制箱、XY连接线、USB连接线、300万摄像头、软件安装光盘

半自动硬度图像测量系统

XY电动平台+300万数字摄像头+XY三维平台控制箱+半自动硬度图像软件(自动平台,自动转塔,自动加载,自动读数)
