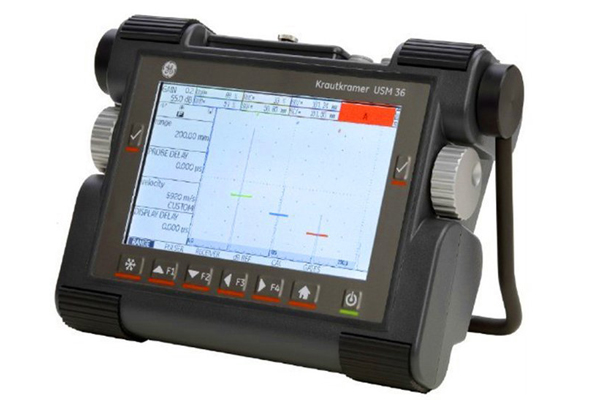

USM 36超声波探伤仪
产品特点
1、同级别中大的A扫描显示:分辨率为800×480像素的7英寸大屏幕;
2、简单操作:采用之前款式中熟悉的双旋钮设计,功能键简化到直观的6按键,让操作简单;采用与之前款式相同的操作方式与用户界面,曾经使用过此类设备的技术员容易操作;
3、灵活的数据报告及存储:能抓取A扫描视频中的屏幕用于后续的分析作为检测的证明,数据可存储到SD卡中,报告格式可以是JPEG或BMP;
4、连通性:VGA接口允许外接显示器或投影仪,方便培训等;
5、可在恶劣的环境中使用;防尘防水等级IP66,可在-10～55°C的环境中使用;其重量含电池总共才2.2Kg,电池工作时间长达13小时;
6、多版本选择:提供4种版本达到不同的标准要求。
技术参数
| 显示屏尺寸 | 7英寸面积:152.4mm×91.44mm,像素分辨率:800×480像素 |
| 显示偏移 | -15—3,500微米,探头延迟:0—1,000微米 |
| 声速范围 | 250—16,000米/秒,重复频率:15—2,000Hz自动优化调节,3种自动调节模式以及手动连续可调 |
| 探头接口 | 2XLEMO 1或2XBNC,USB接口:USB类型B接口,服务接口:LEMO-1B,8针 |
| 脉冲类型 | 尖波,可选方波 |
| 脉冲电压(方波模式下) | 120—300V,in steps of 10 V with a tolerance of 10% |
| 脉冲上升沿/下降沿时间 | 不超过10纳秒 |
| 脉冲宽度(方波模式下) | 30—500纳秒,步距10纳秒 |
| 脉冲幅度(尖波模式下) | 低:20V,高：300V |
| 脉冲能量 | 低:30纳秒,高：100纳秒 |
| 阻尼 | 50欧姆,1000欧姆 |
| 接收器数字增益 | 110dB动态范围,调节步进0.2dB |
| 模拟带宽 | 0.5—20MHz |
| 滤波器 | 带通滤波器:1-5MHz/2MHz/2.25MHz/4MHz/5MHz/10MHz/13MHz/15MHz |
| 检波 | 正半波、负半波、全波、射频 |
| 独立闸门 | 闸门A、B以及C(选项) |
| 测量模式 | 波峰,波侧,J-波侧 |
| 卡槽 | SD卡槽适用于所有标准SD卡 |
| 存储容量 | 8GBSD卡 |
| 数据格式 | ASCⅡ数据结构UGO |
| 报告格式 | JPG或BMP格式 |
| 电池 | 锂电池(13小时)、内部充电器/电源充电器以及外部充电器(选项) |
| 电源适配器/充电器 | 通用交流电100—240V，50/60Hz |
| 尺寸 | 177×255×100毫米(长×高×宽) |
| 重量 | 含电池2.2千克 |
| 语言 | 含中、英等18种语言 |
| 温度和湿度(存储) | EN60068第2部分 |
| 振动 | EN60068部分2-6 |
| 冲击 | EN60068部分2-27 |
| 防护等级 | EC60528标准IP66 |
| 工作温度 | -10—55℃ |
| 存储温度 | -20—60℃ |
| 规范符合 | EN 12668 |
