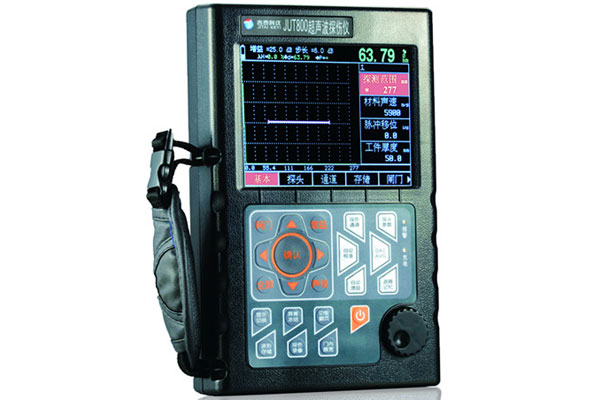

JUT800超声波探伤仪
产品功能
1、自动校准:一键式自动校准,操作便捷,自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”;
2、自动显示缺陷回波位置(深度d、水平p、距离s、波幅、当量dB、孔径φ值);
3、自由切换三种标尺(深度d、水平p、距离s);
4、自动增益、回波包络、峰值记忆功能提高了探伤效率;
5、φ值计算:直探头锻件探伤,找准缺陷z高波自动换算孔径φ值;
6、500个独立探伤通道(可扩展),可自由输入并存储任意行业的探伤标准,现场探伤无需携带试块;
7、DAC、AVG、TCG曲线(深度补偿)自动生成并可以分段制作,取样点不受限制,并可进行修正与补偿;
8、14个内置探伤标准可调出;
9、B扫描功能,清晰显示缺陷纵截面形状;
10、IP65标准铝镁合金外壳,坚固,防水防尘,抗干扰能力好;
11、26万色真彩屏显示,亮度可调,适合强光、弱光的工作环境;
12、锂电池供电,可连续工作8-10小时。
技术参数
扫描范围 |
0~10000mm钢纵波 |
工作频率 |
0.4MHz~20MHz |
垂直线性误差 |
≤3% |
水平线性误差 |
≤0.1% |
增益 |
130dB |
垂直线性 |
≤3% |
动态范围 |
≥32dB |
灵敏度余量 |
>62dB(深200mmΦ2平底孔) |
分辨力 |
>40dB(5N20) |
动态范围 |
≥32dB |
噪声电平 |
<8% |
硬采样频率 |
320MHz |
重复发射频率 |
100~1000HZ |
声速范围 |
100~20000(m/s) |
电源 |
16VDC,220VAC高性能锂电池 |
工作方式 |
单晶探伤、双晶探伤、穿透探伤 |
数字抑制 |
(0~80)%,不影响线性与增益 |
工作时间 |
连续工作10小时以上(锂电池) |
环境温度 |
(-20~70)℃(参考值) |
相对湿度 |
(20~95)%RH |
外型尺寸 |
238×155×46mm |
重量 |
1.0Kg |
